當前位置：產品中心 > 高壓型電磁流量計 > 高壓型電磁流量計
| 型 號： | DMF |
| 品 牌： | 多欽儀表 |
| 所屬分類： | 高壓型電磁流量計 |
| 所 在 地： | 上海 |
| 更新日期： | 2017.05.11 12:08:50 |
根據口徑不同，耐壓等級4.0MPa、6.3MPa、16MPa、25MPa、32MPa等。
?

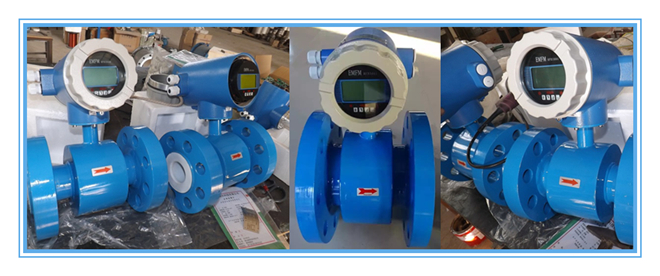

高壓型電磁流量計
★?耐壓等級：6.3MPa、10MPa、16MPa、25MPa、32MPa 等
★?使用介質：所有導電性液體，比如水、酸堿鹽溶液、泥漿紙漿等所有液體；
★?使用要求：需要知道介質流體具體名稱，確定其物理性質和化學性質，以便于準確的選擇感應電極；介質必須滿管；
★?優勢：精度0.5，正反向瞬時流量、正、反、凈累計量、流速，可以空管報警、勵磁報警等。
?
高壓型電磁流量計常用型號：DMF-40-105-6.3E00-0000
?
電磁流量計,DN40，聚四氟乙烯內襯標準式不銹鋼電極，法蘭式安裝，溫度低于120度，蘭申轉換器，額定壓力6.3MPA，高壓型，可24V供電或220V供電可選，二線制4-20mA輸出，現場顯示瞬時流量和累計流量，流量計殼體和法蘭材質均為碳鋼，需要自配法蘭、螺栓螺母等緊固件，不防爆。
?
流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.
選型樣本下載：??http://m.xlzrjzx.com/xiazai/detail/63
使用說明書下載：?http://m.xlzrjzx.com/xiazai/detail/136
?
?
高壓型電磁流量計技術參數
??? 公稱通徑：DN6～ DN1000mm
·???公稱壓力：4.0、6.3、10、16、25、32、40、70MPa
???精 確 度：示值的±0.5%,可選示值的±0.3%或±0.2%
???襯 里：聚氨酯、F46、F4
·???電極材料：含鉬不銹鋼、哈氏合金B、哈氏合金C、鈦
·???結構形式：一體型、分體型
·???介質溫度：-10 ～ +160℃
·???環境溫度：-25℃ ～ +60℃
???·介質電導率：≥5μs/cm
·???防爆標志：ExmbⅡT4
·???連接方式：法蘭式；卡裝式?
?
法蘭連接外形及安裝尺寸
?
量程范圍對照表
流量流速范圍對照表
?
?
?
?
儀表安裝:
?
選擇正確的安裝地點和采用正確的安裝方法是使用好電磁流量計的關鍵，若安裝失誤，不但會影響測量效果，還會影響測量精度，更會影響流量計的使用壽命，甚至會損壞流量計。
?
安裝地點選擇
為了使傳感器工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：
★?盡量避開鐵磁性物體及具有強電磁場的設備(如大電機.大變壓器等)，以免磁場影響傳感器的工作磁場和流量信號。
★?應盡董安裝在干燥通風之處，不宜在潮濕.易積水的地方安裝。
★?應盡量避免日曬雨淋，避免環境溫度高于60°C及相對濕度大于95％。
★?選擇便于維修，活動方便的地方。
★?流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。
?
?
安裝要求
為了您正確的測量，在選擇管道上位置時應注意以下幾點要求：
★?傳感器既可在直管道上安裝，也可在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。
★?介質在安裝位置應該滿管流動，避免不滿管及氣體附著在電極上。
★?對于液固兩相流體，最好采用垂直安裝，使傳感器襯里磨損均勻，延長使用壽命。
★?流量計安裝位置介質不滿時，可采取抬高流置計后端管路的方法，使其滿 管，嚴禁在管道最高點和出水口安裝流量計。
★?修改管道的安裝方法：當介質流速達不到要求時，應當選用較小口徑的流量計，這時應使用異徑錐管或修改部分管道，使其與傳感器同口徑，但前后直管段至少須滿足前直管段≥10DN、后直管道≥5DN(DN為管徑)。
★?前后直管段為流量計前≥10DN,后端≥5DN。
?
儀表接線
★若采用分體安裝連接的信號電纜采用定制的專用電纜線，電纜線越短越好。
★勵磁電纜可選用Yz中型橡套電纜，其長度和信號電纜一樣。
★信號電纜必須與其它的電源嚴格分開，不能敷設在同一根管子內。
★信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余的電纜剪 掉，并重新焊好接頭。
★電纜斡旋傳感器電器接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。
?
?

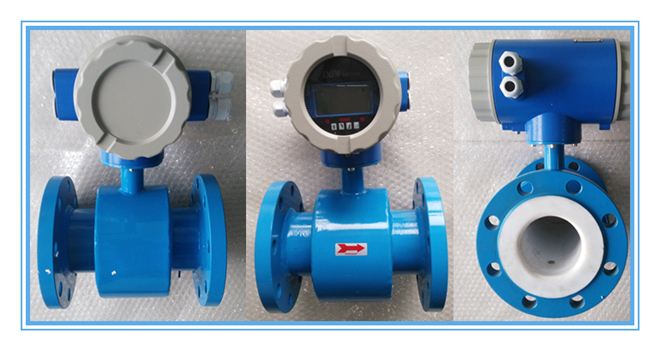

?同系列產品實拍
?
.jpg)
?
?
?
售后與質保 ??
?
多欽儀表（上海）有限公司供應的所有產品：
所有產品質保2年；
免費提供電話咨詢、指導安裝調試等服務；
協商上門指導安裝、調試等事宜，只收取合理的差旅費用；
量大可以免費上門指導安裝、調試；
服務宗旨：不管產品使用多長時間，只要您找到我們，我們都會為您解決所有問題，直到滿意為止。相信我們從事流量計行業10多年的實踐經驗能為你帶來滿意的服務。
?
?
?
?
24小時微信（微信號：17701683668）在線隨時隨地為您提供專業的流量計服務。
